São itens indispensáveis para sistemas de tubulação industrial. Tem a função de conectar dois componentes possibilitando o desmonte futuro da estrutura, sem procedimentos destrutivos.
Opções de Acabamentos para Flanges da FV Sistemas Hidráulicos
Os flanges da FV Sistemas são fabricados a fim de atender as necessidades do cliente, desta forma o acabamento possui algumas opções que podem ser requisitadas.
O acabamento de face pode se confeccionado nas opções Flange RF / Face com Ressalto (Raised Face) ou Flange FF / Face Plana (Flat Face).
Tipos de Ranhuras
Já os tipos de ranhuras da junção podem ser requisitados entre as seguintes opções: Ranhura Standard (1), Ranhura Espiral (2), Ranhura Tipo 125 RMS e Ranhura Concêntrica (4).

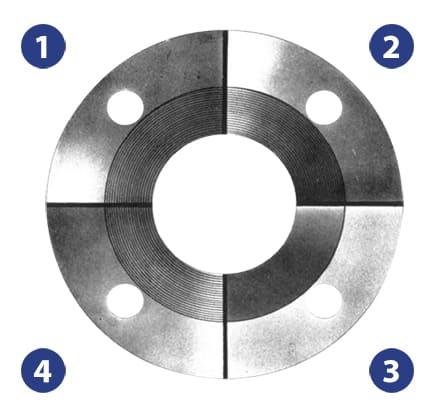

Confira a ilustração do Flange com os tipos de Ranhuras possíveis:
Ranhura Standard (1)
| Espiral: | Contínua |
| Passo: | 0,70mm a 1,00mm |
| Raio: | 1,60mm a 2,40mm |
| Profundidade: | 0,026mm a 0,080mm |
Ranhura Espiral (2)
| Espiral: | Contínua em V de 90º |
| Passo: | 0,60mm a 1,00mm |
| Raio: | 0,00mm a 0,40mm |
Ranhura Tipo 125 RMS (3)
| Espiral: | Contínua em V de 90º |
| Passo: | 0,30mm a 0,40mm |
| Raio: | 0,30mm a 0,40mm |
Ranhura Concêntrica (4)
| Espiral: | Contínua |
| Passo: | 0,30mm a 0,40mm |
| Raio: | 0,30mm a 0,40mm |
* Caso não seja feita nenhuma indicação de acabamento forneceremos o Padrão Flanges com Ressalto e o acabamento da junção com "RANHURA STANDARD (1)"
Confira uma breve apresentação dos tipos de flanges para sistemas de tubulação industrial comercializados pela FV Sistemas.

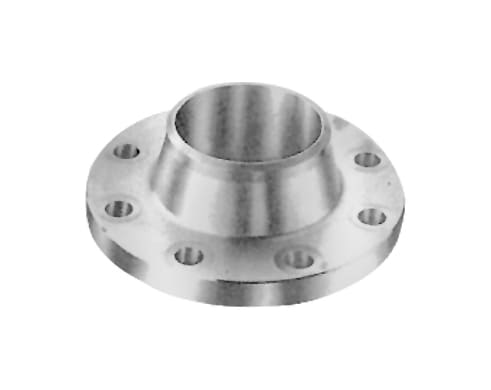

Flange WN (Welding Neck) / Flange Pescoço
O flange WN também conhecido como flange de pescoço, foi projetado para transferir a tensão para a tubulação, reduzindo assim as grandes concentrações de pressão na base do flange. É um dos mais bem projetados atualmente disponível no mercado. …saiba mais

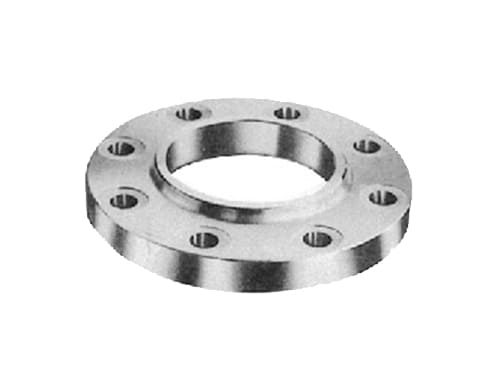

Flange SOLTO / Lap-Joint
O flange SOLTO também conhecido como flange Lap-Joint, possui no seu diâmetro nominal na borda, uma usinagem em raio. Isto para que se encaixe perfeitamente a uma pestana, geralmente stub-end e que tem este mesmo raio. Este flange lap-joint é utilizado para baixar o custo em tubulações de aço inox. …saiba mais

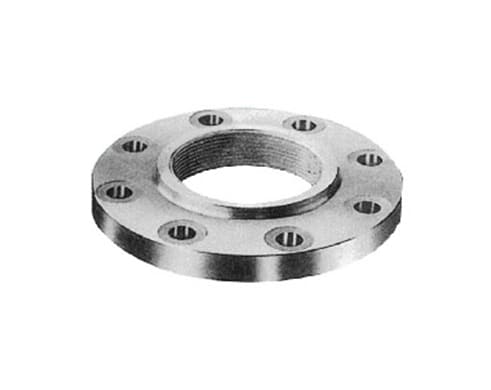

Flange Roscado
A principal vantagem dos flanges roscados é a montagem sem uso de soldas, justificando seu uso em instalações com baixa pressão e temperatura ou onde se requeiram tratamento de superfície, galvanização (eletrolítica ou a fogo), e ainda em áreas altamente explosivas onde soldar pode ser perigoso. ...saiba mais

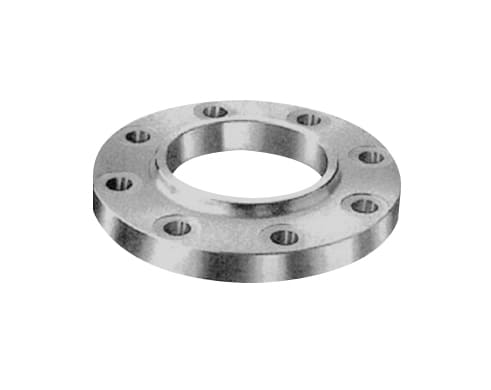

Flange SO / Slip-On / Sobreposto
O Flange SO também conhecido como Flange Sobreposto ou Slip-On, tem seu diâmetro nominal um pouco maior, pois a tubulação passa por dentro deles antes da solda. Ele é soldado tanto por dentro como por fora para proporcionar resistência e evitar qualquer vazamento. São preferidos aos flanges Weldilg Neck por muitos consumidores, devido ao seu baixo custo inicial, mas o custo final de instalação provavelmente não é muito menor por causa da soldagem adicional.
...saiba mais

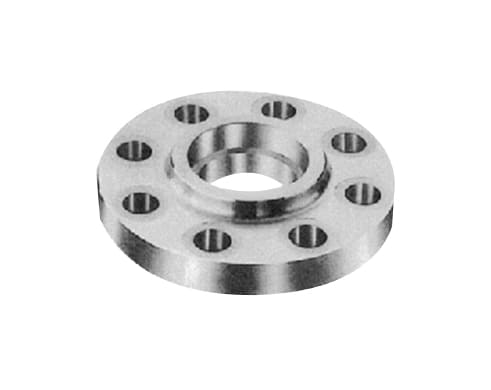

Flange SW / Flange de Encaixe e Solda
O flange SW também conhecido como Flange de Encaixe e Solda é muito parecido com o Slip-On. A diferença está em que seu diâmetro nominal, existe outro diâmetro menor, que serve de apoio para a ponta do tubo. O diâmetro interno do tubo e o diâmetro de passagem são iguais. Isto elimina qualquer restrição ao fluxo. A Soldagem é feita apenas na parte externa do flange...saiba mais
Flange Cego
A principal característica do flange cego é não ter o diâmetro nominal (interno). É utilizado para fechar as extremidades de sistemas de tubulação (fim de linha ou futura ampliação). Também é utilizado para acesso ao interior de tubos, vasos de pressão, etc. ...saiba mais
A FV Sistemas comercializa uma grande variedade de flanges para sistemas de tubulação industrial, entre em contato para maiores informações.
